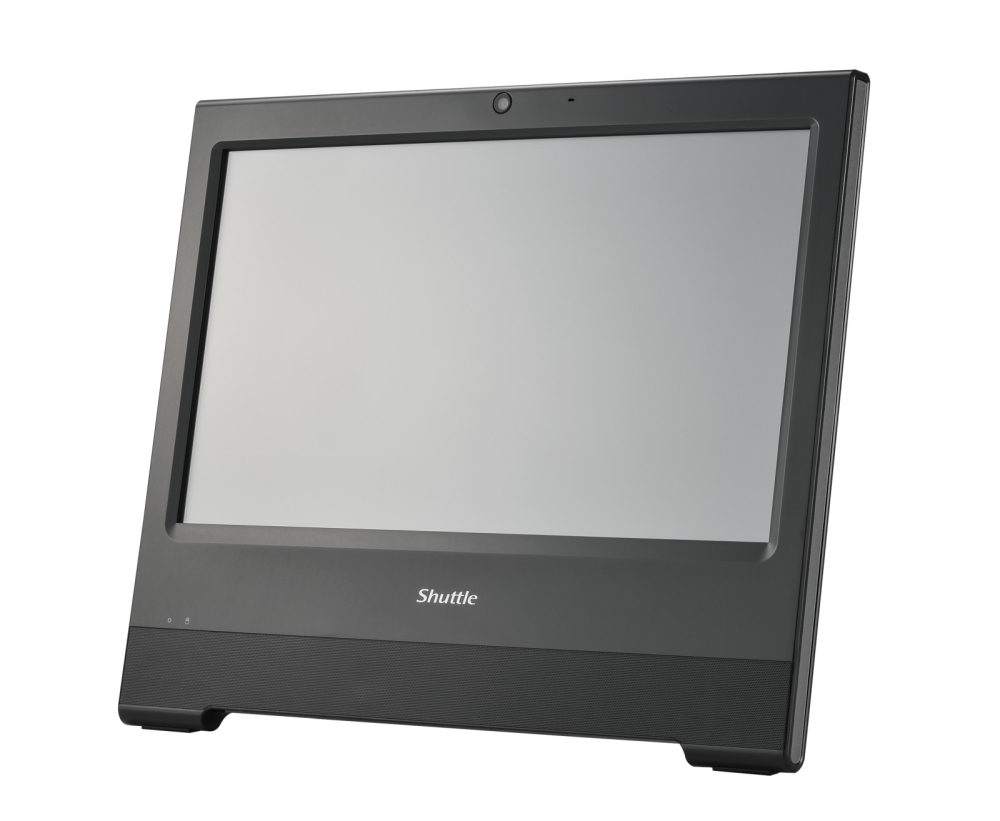

PC All-In-One Shuttle X50V9U3, dotykový displej čierny SSD , IP54

PC All-In-One Shuttle X50V9U3, dotykový displej čierny SSD , IP54

Intel Core i3-1315U processor / 4GB RAM/240GB SSD/ LAN/WLAN/kamera/čítačka 4-1 , dotykový monitor 15,6" LCD. Ochrana pred striekajúcou vodou na displej IP54 . Doporučené pre POS zariadenia. Upozornenie: Windows 7 nie je podporovaný. V základnej variante zariadenie disponuje 4GB RAM a SSD diskom 240GB.

All-in-one počítač Shuttle XPC X50V9U3 je najnovším prírastkom do série X50 a je poháňaný procesorom Intel ULV Gen12/13. Moderná architektúra procesora pomáha znižovať spotrebu energie a výpočtový výkon. Existujúcu funkciu WLAN je možné voliteľne doplniť funkciou 4G/5G s až 4 anténami. Vďaka pasívnemu chladeniu tepelnými trubicami je systém prakticky nehlučný, bezúdržbový a schválený pre nepretržitú prevádzku 24 hodín denne, 7 dní v týždni. Obzvlášť vhodné pre vertikálne aplikácie je usporiadanie konektorov v spodnej časti a predný panel s krytím IP54, ktorý je chránený pred prachom a striekajúcou vodou.





- Procesor  Intel Core i3-1315U
- 15,6" (39,6 cm) dotykový displej (1366×768 px)
- Až do 64 GB pamäte DDR4
- HDMI 1.4b a VGA pre dva externé displeje
- Priestor pre 2,5" disk a M.2 SSD (NVMe)
- Interná USB zásuvka pre doplnky (dongle, 4G modul)
- Gigabit Ethernet, WLAN (ac) a Bluetooth
- 6× USB externé, 1× USB interné, COM/LPT/DIO porty (voliteľné)
- Integrovaný reproduktor, kamera a mikrofón
- Flexibilný stojan a možnosť montáže VESA



Bez ventilátora a tichý
Pasívne chladenie pomocou heatpipe, úplne bez hluku ventilátora
Ideálne do prostredí citlivých na hluk
Bez ventilátora, bez prachu a prakticky bezúdržbový
Nonstop prevádzka 24/7
Toto zariadenie je schválené na nepretržitú 24/7 prevádzku.

Požiadavky:

• Musí byť zabezpečené voľné prúdenie vzduchu okolo počítača.

• Vetracie otvory musia zostať nezakryté.

• Ak je nainštalovaný pevný disk, musí byť výrobcom schválený pre trvalú prevádzku.

Ochrana IP54
Predný panel je chránený proti prachu a ošpliechaniu vodou podľa triedy IP54.

---

Charakteristika

Farba: čierna alebo biela
Rozmery: 391 × 327 × 42 mm (Š × V × H)
Podpora 100 mm VESA montáže
Montážny otvor pre zámok Kensington
Hmotnosť: 3,5 kg netto, 4,2 kg brutto

---

Operačný systém

Systém sa dodáva bez operačného systému.
Kompatibilný s:

• Windows 10/11 – 64-bit

• Linux – 64-bit

---

Dotyková obrazovka

Podpora ovládania dotykom prsta
5-žilová rezistívna technológia s jedným dotykom
Stylus pre vstavanú dotykovú obrazovku

---

Displej 39,6 cm (15,6")

39,6 cm / 15,6" LCD, pomer strán 16:9 širokouhlý panel
Rozlíšenie: 1366 × 768 = 1,05 megapixelu
Podsvietenie: vysoko výkonná LED, jas: 220 cd/m²
Hrúbka skla: 3,2 mm

---

Procesor

Model: Intel Core i3-1315U
Kódové označenie: Raptor Lake-U (13. generácia Intel Core)
P-jadrá: 2 jadrá (4 vlákna), základná/turbo frekvencia: 1,2–4,5 GHz
E-jadrá: 4 jadrá (4 vlákna), základná/turbo frekvencia: 0,9–3,3 GHz
Smart Cache (L3): 10 MB
Základný príkon (PL1 TDP): max. 15 W
Maximálna teplota Tjunction: 100 °C
SoC architektúra s integrovaným pamäťovým a grafickým radičom
BGA1700 puzdro – priamo pripájaný na základnú dosku
Litografia: Intel 7 proces (10 nm Enhanced SuperFin)

---

Integrovaná grafika

Intel UHD Graphics
Takt GPU: max. 1250 MHz
Výpočtové jednotky (EUs): 64
Podpora až troch displejov súčasne

Dva video výstupy pre nezávislé externé obrazovky:

1. HDMI 2.0b – až 3840×2160 pri 60 Hz (2160p60)

2. VGA / D-Sub – 1920×1080 pri 60 Hz (1080p60)

Špeciálne podmienky pre Multi-Monitor režim:

1. Klonovanie: všetky displeje zobrazujú rovnaký obsah v 1366×768

2. Rozšírený režim: každý displej zobrazuje iný obsah

---

BIOS

AMI BIOS v 32 MB EEPROM so SPI rozhraním
Podpora obnovy po výpadku napájania / always on
Podpora Wake-on-LAN (WOL) zo stavov S3, S4, S5
Podpora hardvérového monitoringu a watchdog funkcie
Podpora Firmware TPM v2.0

---

Pamäť

2× SO-DIMM slot (262 pinov)
Podpora DDR5-5200 (PC5-41600) SDRAM pri 1,1 V
Podpora modulov s vyššou frekvenciou
Podpora Dual Channel režimu
Max. 32 GB na modul, celkovo až 64 GB
Podpora dvoch nebufferovaných modulov (bez ECC, bez registered)
Súčasťou balenia sú dva tepelné podložky pre RAM

---

Pevný disk / SSD

Podpora jedného SATA HDD alebo SATA SSD v 2.5" formáte
Rozhranie SATA 3.0: až 600 MB/s (6 Gbit/s)
Podpora disku s výškou do 9,5 mm
Predinštalovaný SATA dátový/napájací kábel

---

Dva M.2-2280 sloty pre SSD

Zariadenie obsahuje dva sloty M.2-2280 Key-M

• podpora M.2 kariet šírky 22 mm a dĺžky 80 mm (2280)

• jeden M.2 SSD s PCIe/NVMe rozhraním

• druhý M.2 SSD musí mať SATA rozhranie

• druhý slot môže byť použitý aj pre voliteľnú WWN04 súpravu na podporu 4G/5G mobilnej siete

Podporované konfigurácie:

M.2 slot

Rozhrania

Konfigurácia	Config 1	Config 2	Config 3
Slot 1 (CN6, horný)	PCIe Gen4 x4 a SATA 3.0	M.2 SSD (SATA)	M.2 SSD (PCIe/NVMe)
Slot 2 (CN5, spodný)	PCIe Gen4 x4 a USB 3.2 Gen2 *)	M.2 SSD (PCIe/NVMe)	voliteľná WWN04 sada

*) Rozhranie USB 3.2 je možné použiť iba s príslušenstvom Shuttle WWN04.

Súčasťou balenia sú dva tepelné podložky pre M.2 SSD (veľkosť: 70 × 20 × 5,5 mm).

---

Webkamera

Integrovaná Full HD webkamera (1920 × 1080 pixelov)

---

Mikrofón a reproduktory

Predný panel s integrovaným elektretovým kondenzátorovým mikrofónom
2× 2 W reproduktory

---

Integrovaný zvuk

Realtek ALC888S (HD Audio)
Dva analógové audio konektory (3,5 mm) na spodnej strane:

1. Line-out (slúchadlá)

2. Vstup pre mikrofón

Digitálny zvuk je podporovaný cez HDMI výstup.

---

Káblová sieť

Intel i219 Ethernet Controller
Podporuje 10 / 100 / 1 000 Mbit/s
Podpora Wake-on-LAN (WOL) z režimov S3, S4
Podpora sieťového bootovania pomocou PXE

---

Bezdrôtová sieť (WLAN)

WLAN karta: Realtek RTL8821CE
Dve interné antény
Podpora WiFi IEEE 802.11b/g/n/ac v pásmach 2,4 / 5 GHz, 1T1R
Podpora kanálov 20 / 40 / 80 MHz
Bezpečnosť: WPA(-PSK), WPA2(-PSK), WEP 64/128 bit, IEEE 802.11x, IEEE 802.11i
Podpora Bluetooth 4.2 v pásme 2,4 GHz
Slot M.2-2230 Key A+E podporuje PCIe Gen3 x1, USB 2.0 a CNVi

---

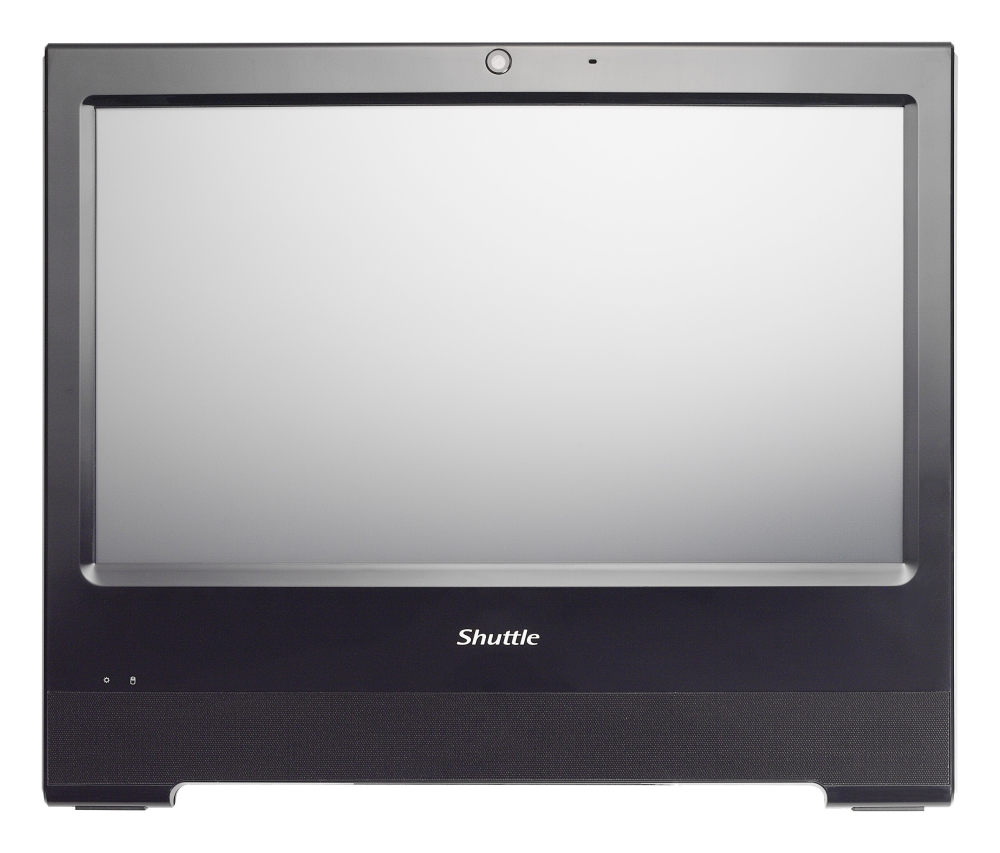

Predné LED diódy

• Power LED (modrá)

• HDD/SSD LED (oranžová)

---

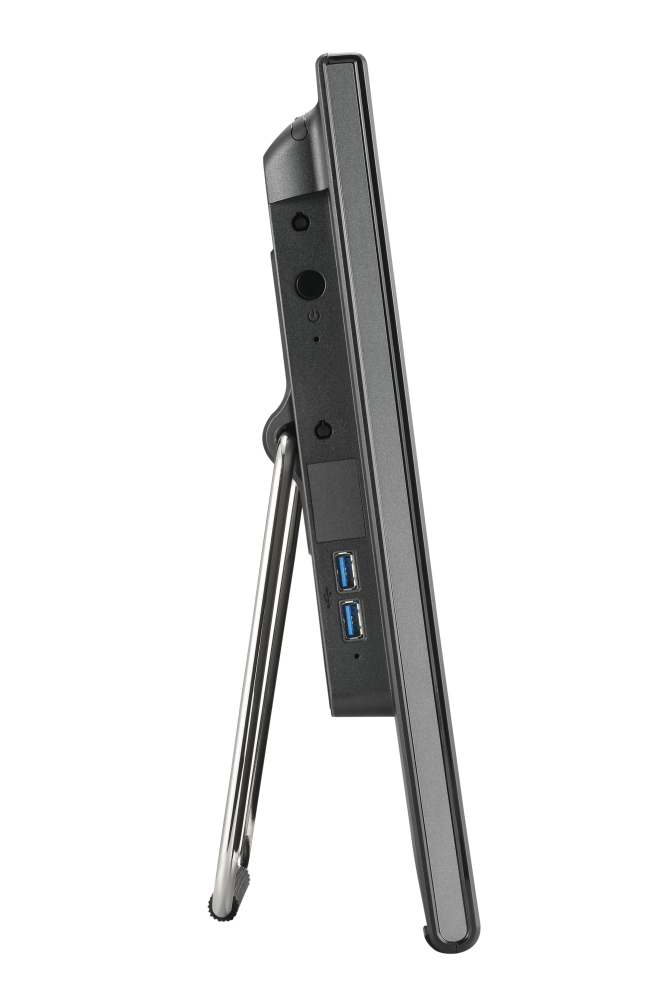

Konektory na ľavej strane

• Tlačidlo napájania

• 2× USB 3.2 Gen 1 (max. 5 Gbps, modré)

• Otvor so skrytým tlačidlom napájania (mikrospínač na doske)

• Otvor so skrytým tlačidlom Clear CMOS (mikrospínač na doske)

---

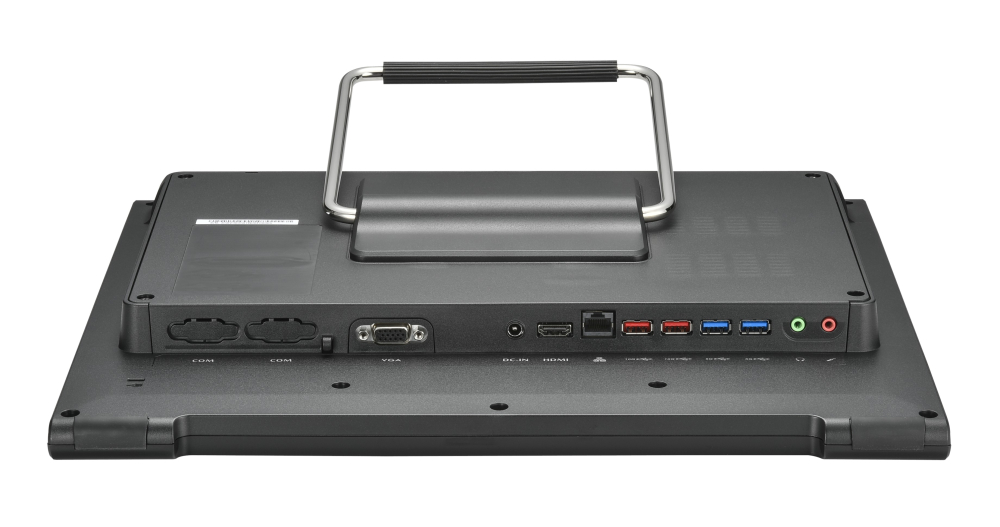

Konektory na spodnej strane

• HDMI 2.0b (digitálne video a audio)

• VGA (D-Sub 15 pin, analógové video)

• 2× USB 3.2 Gen 2 (max. 10 Gbps, červené)

• 2× USB 3.2 Gen 1 (max. 5 Gbps, modré)

• Gigabit LAN (RJ45, Intel i219)

• Line-out / slúchadlá (3,5 mm jack)

• Vstup pre mikrofón (3,5 mm jack)

• DC vstup pre externý napájací adaptér (5.5 / 2.5 mm)

• Voliteľne: 2× COM / sériové porty D-Sub (1× RS232, 1× RS232/422/485)

---

Konektory na doske

• Interný USB 2.0 Type A konektor pre USB kľúč

• SATA (6 Gbps) dátový/napájací konektor

• 2× sériové rozhrania pre voliteľné COM porty (každé 2×5 pin, 2 mm rozstup)

• Ostatné konektory sú obsadené integrovanými komponentmi.

---

Montážne otvory pre štyri voliteľné antény

Šasi obsahuje štyri perforované otvory s priemerom 6,5 mm
pre voliteľné antény s (RP-)SMA konektorom
pre bezdrôtové siete ako WLAN alebo WWAN (napr. 4G/5G).

---

Napájací adaptér

Externý 90 W adaptér (bez ventilátora)
Vstup: 100–240 V AC, 50/60 Hz, max. 1,6 A
Výstup: 19 V DC, max. 4,74 A, max. 90 W
Dĺžka DC kábla: cca 170 cm
Dĺžka AC kábla: cca 170 cm (3-pin Micky MM C6 a uzemnená Schuko vidlica)

---

DC vstupný konektor

DC konektor: 5.5 / 2.5 mm (vonkajší/vnútorný priemer)
Počítač podporuje externé napájanie 12 V ±5 % alebo 19 V ±5 %.

---

Príslušenstvo v balení

• Viacjazyčný rýchly sprievodca

• DVD s ovládačmi pre Windows

• Externý napájací adaptér (90 W / 19 V)

• AC napájací kábel s ochranným uzemnením

• 2× tepelné podložky pre M.2 SSD: 70 × 20 × 5,25 mm

• 2× tepelné podložky pre RAM: 50 × 15 × 2,25 mm a 70 × 20 × 4 mm

• 3× skrutky M3×4 (strieborné) pre M.2 SSD

• 4× skrutky M3×4 (čierne) pre 2.5" SATA disk

---

Voliteľné príslušenstvo

1. WLAN sada WLN-M1 (Intel AX200 + dve externé antény)
   Predinštalované je už 802.11ac (1T1R) WLAN s internými anténami; touto sadou je možné rozšíriť na 802.11ax (2T2R) s dvomi externými anténami.

2. 4G/5G sada WWN04
   Obsahuje adaptér pre spodný M.2-2280 slot (CN5) a štyri externé antény.
   Pre mobilné dáta sú potrebné:

   • 4G/LTE karta v M.2-3042 formáte alebo 5G karta v M.2-3052 formáte

   • aktivovaná nano SIM karta

3. Adaptér COM portov 2× PCP11
   Poskytuje dva sériové porty (1× RS232, 1× RS232/422/485) na spodnej strane

4. Robustný VESA stojan POV21
   Podporuje jeden alebo dva AIO-PC/displeje s VESA 75×75 alebo 100×100 mm (max. 21,5" a 20 kg).

---

Environmentálne podmienky

Prevádzková teplota: 0–40 °C
Vlhkosť: 10–90 %, nekondenzujúca

---

Certifikácia a zhoda

EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
Bezpečnosť: CB (IEC 60950/62368), cTUVus (UL 62368), BSMI
Ďalšie normy: RoHS, ErP Lot3, Energy Star v8.0

---

Zhoda

Toto zariadenie je klasifikované ako zariadenie informačnej techniky (ITE) triedy B a je určené pre použitie v domácnostiach a kanceláriách. CE značka potvrdzuje zhodu s týmito smernicami EÚ:

1. 2014/30/EU – elektromagnetická kompatibilita (EMC)

2. 2014/35/EU – elektrické zariadenia v rámci stanovených napäťových limitov (LVD)

3. 2009/125/EC – požiadavky ekodizajnu (ErP)

4. 2014/53/EU – smernica o rádiových zariadeniach (RED)
